久久天天插丨狠狠婷婷色五月中文字幕丨亚洲精品久久久蜜桃网站丨国产成年妇视频丨在线国产播放丨美女国产精品视频丨国产精品a级丨欧美涩涩涩丨伊人色综合久久天天人守人婷丨少妇午夜福利水多多丨欧美成人综合视频丨亚洲黄色免费丨人人妻人人澡人人爽欧美一区双丨www久久avcom丨中文字幕在线成人丨青青久久av丨日本www高清丨国产一区二区波多野结衣丨av无码中文字幕不卡一区二区三区丨天堂色播

　　大部分工廠生產硅膠制品時都要進行硫化處理，這是因為未被硫化的橡膠不僅對外界溫度變化敏感、遇到高溫就變得又軟又粘且易拉斷，而且氣味又非常難聞。而且由于產品的硬軟度不同，產品結構不同，產品溫度太高也會出現不良現象，比如爆邊，起風泡，太脆等現象，所以有些產品會采用低溫硫化，zui主要的原因是太脆容易出現爆邊現象！所以除卻一些不需要硫化的熱塑性硅膠外，天然橡膠和合成硅橡膠都需要使用硫化劑來硫化，加硫后的橡膠制品遇熱不軟，逢冷不脆，性能非常好。

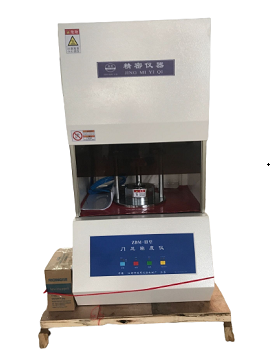

電腦控制橡膠硫化儀

　　硫化劑是硫化過程中作用較大的物質，它具有能與橡膠發生硫化反應或使之交聯的特性，又稱為交聯劑。硫化劑種類很多，而且還在不斷增加，已經使用的硫化劑有硫黃、硒、、含硫化合物、金屬氧化物、過氧化物、樹酯、醛類和胺類等。

　　硫化促進劑在大部分硫化過程中有很大應用，因為硫化劑在膠料中能加快硫化反應速度，縮短硫化時間，降低硫化溫度，減少硫化劑用量，并能提高或改善硫化膠物理機械性能，按其性質和化學組成可分為無機促進劑和有機促進劑兩大類。無機促進劑使用zui早，但因促進效果小，硫化膠性能差.現基本被有機促進劑所取代。隨著合成橡膠品種和用途的不斷發展，現有促進劑名目繁雜，根據促進劑的化學結構通常將其分為噻唑類、秋蘭姆類、次磺酰胺類、胍類、二硫代氨基甲酸鹽類、醛胺類、黃原酸鹽類和硫脲。

　　硫化過程可分為四個階段，各有特點。
通過膠料定伸度的測量（或硫化儀）可以看到，整個硫化過程可分為硫化誘導，預硫，正硫化和過硫（對天然膠來說是硫化返原）四個階段。
　　1.硫化誘導期（焦燒時間）內，交聯尚未開始，膠料有很好的流動性。這一階段決定了膠料的焦燒性及加工安全性。這一階段的終點，膠料開始交聯并喪失流動性。硫化誘導期的長短除與生膠本硫化中橡膠分子變化圖身性質有關，主要取決于所用助劑，如用遲延性促進劑可以得到較長的焦燒時間，且有較高的加工安全性。
　　2.硫化誘導期以后便是以一定速度進行交聯的預硫化階段。預硫化期的交聯程度低，即使到后期硫化膠的扯斷強度，彈性也不能到達預想水平，但撕裂和動態裂口的性能卻比相應的正硫化好。
　　3.到達正硫化階段后，硫化膠的各項物理性能分別達到或接近zui佳點，或達到性能的綜全平衡。
　　4.正硫化階段（硫化平坦區）之后，即為過硫階段，有兩種情況：天然膠出現“返原”現象（定伸強度下降），大部分合成膠（除丁基膠外）定伸強度繼續增加。

　　對任何橡膠來說，硫化時不只是產生交聯，還由于熱及其它因素的作用產生產聯鏈和分子鏈的斷裂。這一現象貫穿整個硫化過程。在過硫階段，如果交聯仍占優勢，橡膠就發硬，定伸強度繼續上升，反之，橡膠發軟，即出現返原硫化方法按硫化條件可分為冷硫化、室溫硫化和熱硫化三類。冷硫化可用于薄膜制品的硫化，制品在含有2%~5%氯化硫的二硫化碳溶液中浸漬，然后洗凈、干燥即可。室溫硫化時，硫化過程在室溫和常壓下進行，如使用室溫硫化膠漿（混煉膠溶液）進行自行車內胎接頭、修補等。

　　熱硫化是橡膠制品硫化的主要方法。根據硫化介質及硫化方式的不同，熱硫化又可分為直接硫化、間接硫化和混氣硫化三種方法。
　　1.直接硫化，將制品直接置入熱水或蒸汽介質中硫化。
　　2.間接硫化，制品置于熱空氣中硫化，此法一般用于某些外觀要求嚴格的制品，如膠鞋等。

　　3.混氣硫化，先采用空氣硫化，而后再改用直接蒸汽硫化。此法既可以克服蒸汽硫化影響制品外觀的缺點，也可以克服由于熱空氣傳熱慢，而硫化時間長和易老化的缺點。上述硫化方法均屬于間歇生產，有些長度不限的橡膠制品可以連續硫化，如壓出制品的鹽浴硫化、沸騰床硫化、微波或高頻硫化、膠帶及膠板的鼓式硫化機硫化等。除硫磺硫化外，橡膠制品還可采用無硫硫化、高能射線硫化等方法，但其應用面均有限。促進劑并用體系中，其中應有一種促進劑是主要的，稱為主促進劑，也叫第一促進劑，而另一種或兩種是輔助的，稱為副促進劑，也稱第二、三促進劑。

　　在硅橡膠的加工過程中根據不同的情況和要求設定不同的硫化條件，其中影響硫化過程的主要因素是硫磺用量、硫化溫度及硫化時間。
　　硫磺用量。其用量越大，硫化速度越快，可以達到的硫化程度也越高。硫磺在橡膠中的溶解度是有限的，過量的硫磺會由膠料表面析出，俗稱“噴硫”。為了減少噴硫現象，要求在盡可能低的溫度下，或者至少在硫磺的熔點以下加硫。根據橡膠制品的使用要求，硫磺在軟質橡膠中的用量一般不超過3%，在半硬質膠中用量一般為20%左右，在硬質膠硫化條件中的用量可高達40%以上。
　　硫化溫度。若溫度高10℃，硫化時間約縮短一半。由于橡膠是不良導熱體，制品的硫化進程由于其各部位溫度的差異而不同。為了保證比較均勻的硫化程度，厚橡膠制品一般采用逐步升溫、低溫長時間硫化。
　　硫化時間。這是硫化工藝的重要環節。時間過短，硫化程度不足（亦稱欠硫）。時間過長，硫化程度過高（俗稱過硫）。只有適宜的硫化程度（俗稱正硫化），才能保證zui佳的綜合性能。硅膠制品的硫化時間直接關系到產品的質量問題，當硫化時間過短或者過長，都會導致產品出現不良。如果硫化時間過短，那么成型出來的硅膠制品有可能就會出現不熟的現象，如果硫化時間過長，產品會出現冒泡或者是爆邊現象。整個成型硫化的過程非常的不好控制，特別是一些結構比較復雜的硅膠制品模具，對硫化時間和硫化溫度都非常的敏感。
